Le réservoir de Callois : 120 000 mètres cubes


Ou comment faire un étonnant voyage entre deux eaux...

Je ne dirais pas ou se trouve présemment cette installation, ceci pour des raisons très logiques.
De même je préfère mettre les choses au point avant la visite.

Avertissement!


L'accès a des installations de ce type est comme vous vous en doutez strictement défendu et extrèmement dangeureux.
De plus, vous pourriez avoir de très graves ennuis pénalement et civilement si vous vous faites surprendre dans ces installations.
A cela s'ajoute les risques de chute et de noyade...etc.

Ceci dit.

Le réservoir a été construit dans le milieu des années 70, c'est le plus grand réservoir de stockage d'eau de belgique.
Il est située sur l'amenée d'eau la plus importante entre la Wallonie (Usine de Taillefer) et Bruxelles.

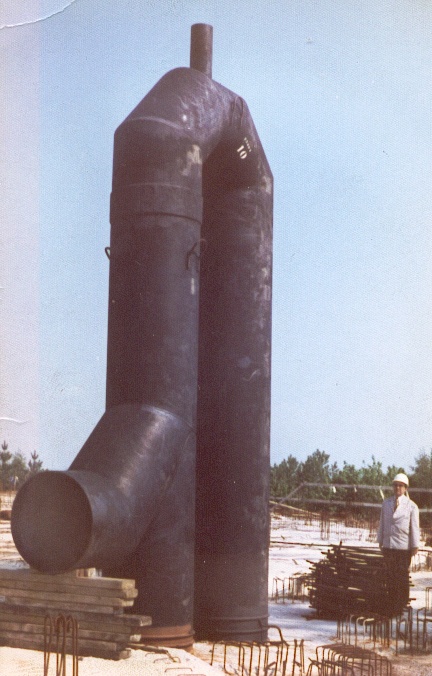

Mon père posant a coté du tuyau d'arrivée d'eau d'un des compartiments supérieurs
La forme du tuyau est faite pour éviter des retours d'eau via ce même tuyau.


Si l'appellation officielle est "Le réservoir de Callois" de fait, il-y-en a deux, tout a fait identiques...
Une première vue de l'exterieur donne déja une idée de cet endroit.

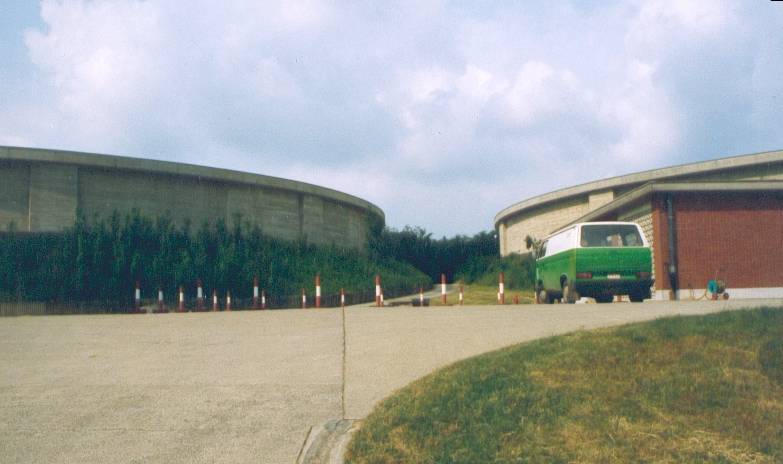

Vue extérieure des compartiments supérieurs des réservoirs.


Contrairement a ce que vous pouvez penser, les deux compartiments ne reposent pas sur une butte.
En effet, cette butte cache les compartiments inférieurs des réservoirs, il n'y-a que sur un coté que l'on peut réellement apercevoir distinctement les deux compartiments.
Le petit batiment à droite sur la photo contient les bureaux et l'accès aux parties souterraines des installations.
Détail pittoresque : Au dessus de chaque réservoir ce trouve l'accès prévu a l'origine, mais il n'est possible d'y monter que par l'intérieur.

Au sous-sol.

Nous descendons deux volées d'escalier et pénétrons dans une immense salle : Le noeud de vannage!

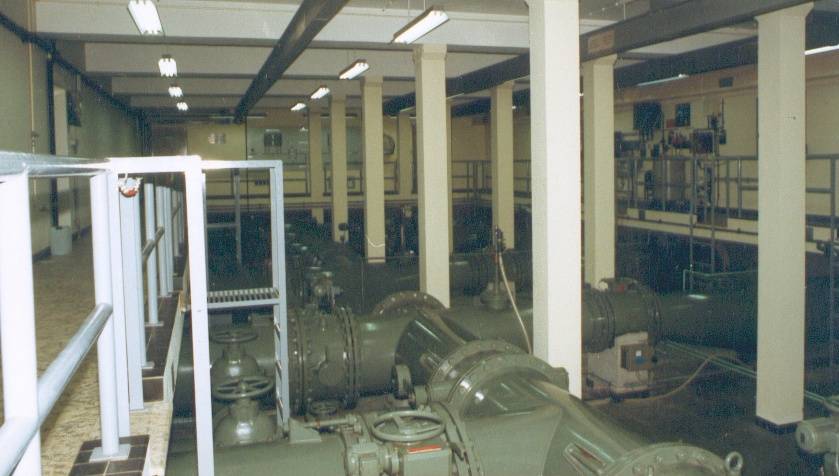

Noeud de vannage.


A droite sur la photo, les installations de chlorométrie pemettant de calculer et d'injecter du chlore dans les conduites d'entrée et de sortie des réservoirs.
Le chlore étant injecté en de nombreux endroits dans le réseau, non seulement l'eau est désinfectée mais aussi contrôlée (Détection d'une éventuelle pollution).
Au fond de la salle, on distingue un tableau synoptique, allons-y!

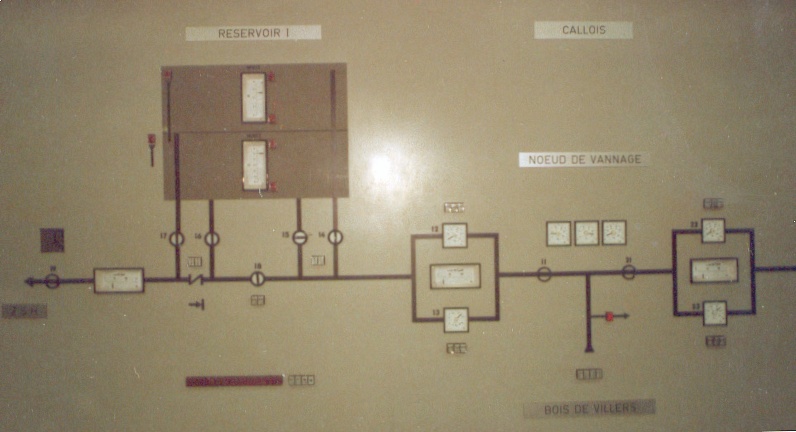

Tableau synoptique d'un des réservoirs.


J'ai sélectionné volontairement une moitié du tableau, l'autre étant identique.
Examinons donc cela de gauche à droite.
Provenant de Bois de Villers, remontons la ligne noire représentant les conduites d'eau.
  • La première biffurcation donne accès a une tour d'équilibre.
    Cette tour, haute de 25 mètres sert a absorber les surpressions dans la conduite; On appelle cela un coup de bélier.
    Lorsque la pression monte, l'eau monte aussi dans la tour, si la pression monte encore, l'eau déborde et part à l'égout.
  • A la deuxième biffurcation, nous partons vers la gauche (A droite, c'est la même chose).
  • La vanne n°11 est une vanne manuelle normalement ouverte, elle n'est fermée que si l'on doit travailler au niveau des conduites.
  • Les vannes 12 et 13 sont éléctriques, se sont les vannes principales d'admission au réservoir.
    Grace a ces deux vannes, il est possible de regler la quantité d'eau à l'arrivée.
    Les indicateurs donnent le pourcentage d'ouverture de ces vannes; Entre ces deux indicateurs un débimètre éléctromagnétique donne le débit entrant de l'eau.
  • Les vannes 14 et 15 sont les vannes d'entrée des compartiments.
  • La vanne 18 (Normalement fermée) sert de by-pass au réservoir.
  • Les vannes 16 et 17 sont les vannes de sortie des compartiments du réservoir; Entre ces deux vannes, on trouve un clapet a pression empechant la vidange simultanée des deux compartiments.
  • On rencontre encore un débimètre éléctromagnétique qui mesure cette fois-ci le débit de sortie du réservoir.
  • Enfin, pour terminer on rencontre une vanne manuelle (Normalement ouverte) qui remplit la même fonction que la vanne n°11; Après cela la conduite d'eau fait jonction avec celle de l'autre réservoir et se dirige vers bruxelles.

Les lampes rouges sur les compartiments indiquent les niveaux minimums, maximums et de débordement.

Pour comprendre encore mieux, analysons les indications du synoptique.
L'eau alimente les deux réservoirs, la vanne manuelle 11 est ouverte.
Vanne 12 est fermée; mais la vanne 13 est +/- au trois-quart ouverte.
La vanne 14 est ouverte et la vanne 15 est fermée; Cela signifie que seul le compartiment supérieur recoit de l'eau.
La vanne 18 est fermée mais on s'en fout.
Les vannes 16 et 17 sont ouvertes mais du fait du caplet a pression, seul le compartiment supérieur se vide.
la dernière vanne est bien sur ouverte.

Entre deux eaux.

Après ces laborieuses explications nous quittons la salle, passons a coté de l'escalier et partons en face dans un couloir éclairé.
Le couloir se scinde en deux (Chaque partie allant vers un réservoir).
Après une vingtaine de mètres nous pénétrons dans les fondations que nous allons traverser jusqu'au milieu du réservoir.

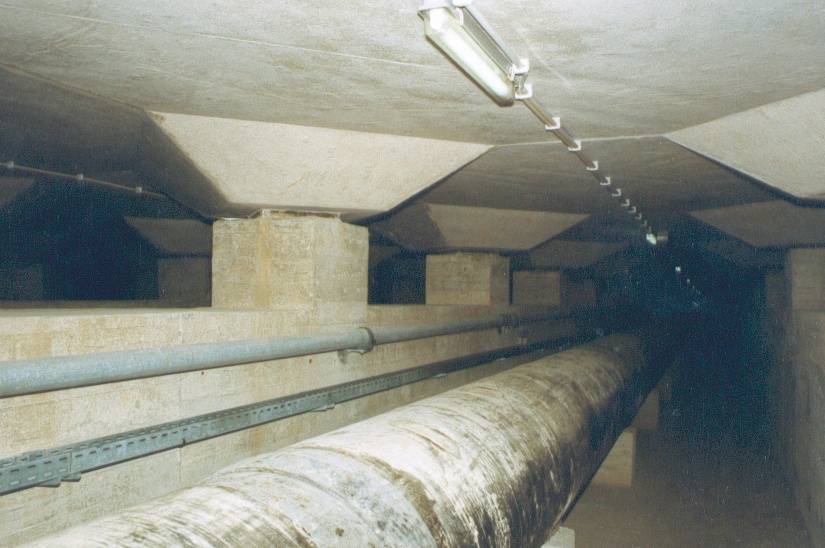

Le couloir circulant a travers les fondations du réservoir.

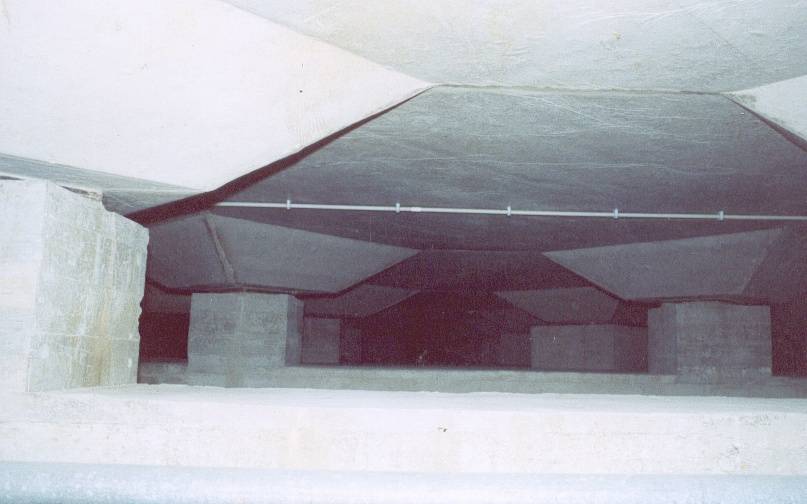

Détail des fondations; Tout le réservoir repose sur des joints en néoprène.


Enfin, arrivé au centre, nous empruntons un escalier en spirale qui nous mènera jusqu'au toit du réservoir.
On a du mal a imaginer que l'on est entouré d'eau mais on va vite s'en rendre compte...

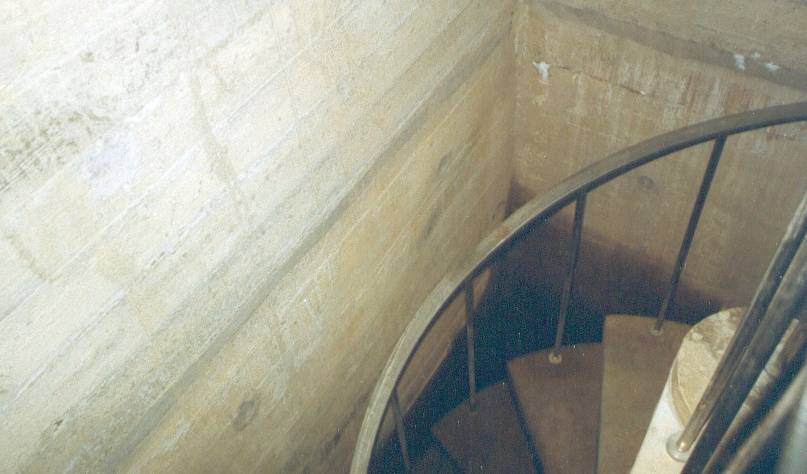

6 ou 7 mètres plus haut, on découvre un second escalier, celui-ci descend dans le compartiment inférieur du réservoir, mais au bout de 4 ou 5 marches, il-y-a l'eau; Le compartiment inférieur est quasiment plein.


Difficile d'apercevoir l'eau mais je puis vous assurer que cet bel et bien le cas


Continuons de grimper notre escalier, et nous débouchons dans la galerie d'observation du compartiment supérieur du réservoir, cela ressemble à un bunker!

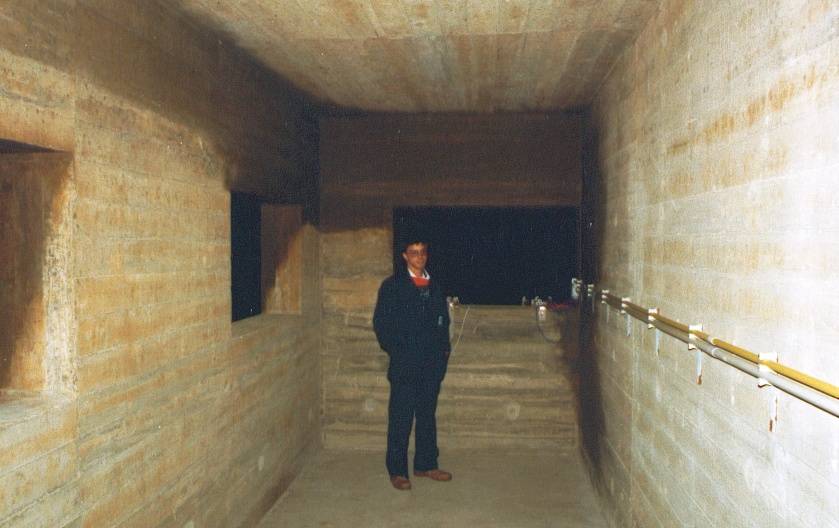

Votre serviteur dans le bunker.

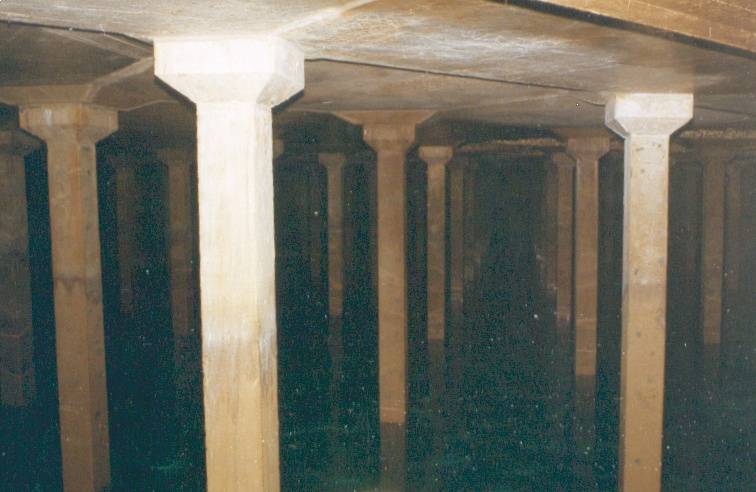

Vue du compartiment avec +/- 2 mètres d'eau.


Reprenons la montée pour arriver au sommet avec la découverte d'un troisième escalier donnant accès au compartiement supérieur.

En circulant sur le toit du réservoir, on découvre deux trappes.
L'une d'entre-elle donne accès au compartiement supérieur tandis que l'autre donne accès au compartiement inférieur via le trop-plein.
En effet, en cas de débordement du compartiment supérieur, l'eau exédentaire s'écoule par le trop-plein dans le compartiment inférieur.
En revanche, en cas de débordement du compartiement inférieur, l'eau part a la décharge, cad a l'égout et est perdue.

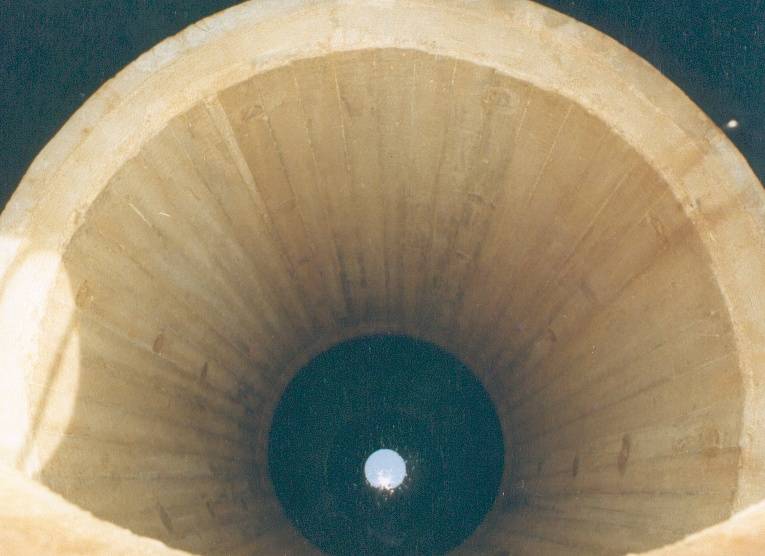

Vue de l'accès au compartiement inférieur via le trop-plein.


Je vous avoue que je n'ai pas osé m'aventurer plus en avant du trou, car en cas de chute, c'est la mort assurée!
Enfin, avant de revenir a notre point de départ, une vue du toit et de la tour d'équilibre vous fera surement plaisir.

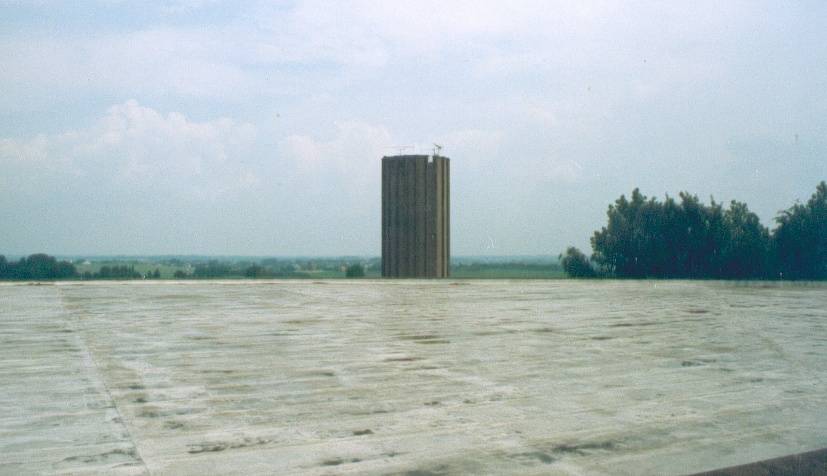

Vue de la tour d'équilibre depuis le toit.



Quelques chiffres.
  • Capacité des réservoirs : +/- 120000 mètres cubes.
  • Capacité d'un compartiement inférieur : 37800 mètres cubes.
  • Capacité d'un compartiement supérieur : 22500 mètres cubes.
  • Hauteur d'eau des compartiments supérieurs : 4.20 mètres.
  • Hauteur d'eau des compartiments inférieurs : 5.80 mètres.
