La soudure de deux rails (Page 1/4).


Ou comment faire un heureux mariage de rails...

Pour faire un reportage, il faut un sujet, un appareil photo, une idée, et, surtout de la chance.
En fait, j'étais parti à Lessines pour photographier le remplacement de deux ponts métalliques par deux ponts en beton.
Bien évidemment de nouvelles voies ont été posées sur les ponts et soudées aux anciennes.
Voilà le comment et le pourquoi de ce reportage.

Bien entendu n'importe qui d'entre nous a déjà entendu parler de rails soudés mais je pense que peu on eu l'occasion d'assister a la soudure proprement dite.
Je vous propose donc de remédier a cela sans plus tarder!

Preparation :

Inutile de vous dire que ce sont des spécialistes qui font le boulot. Cela nécessite aussi une fameuse logistique.

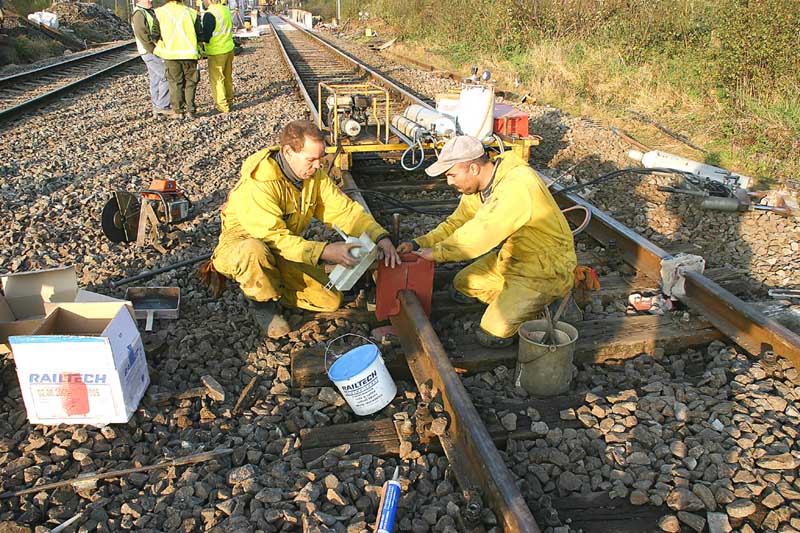

Préparation du boulot, les deux rails a souder sont dans le bas de la photo.


Les soudeurs commencent tout d'abord a entourer la section a souder d'un moule dans lequel va couler l'acier en fusion.
Le moule est ebnsuite bloqué par des petites armatures métalliques afin d'éviter tout mouvement lors du coulage de l'acier en fusion.
Le moule est bien évidemment refermé en dessous.
A noter que le moule est moins haut d'un coté pour permettre l'écoulement du surplus d'acier.
ce dernier est récolté dans un petit bac.

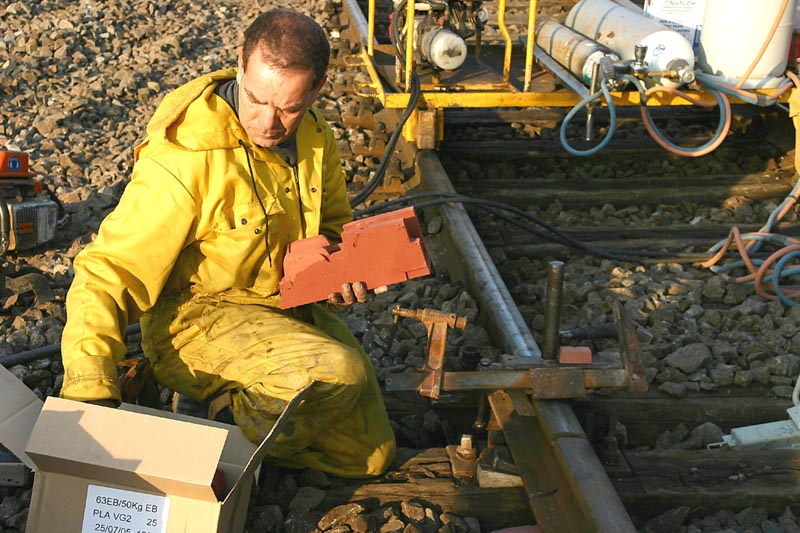

Mise en place du moule.

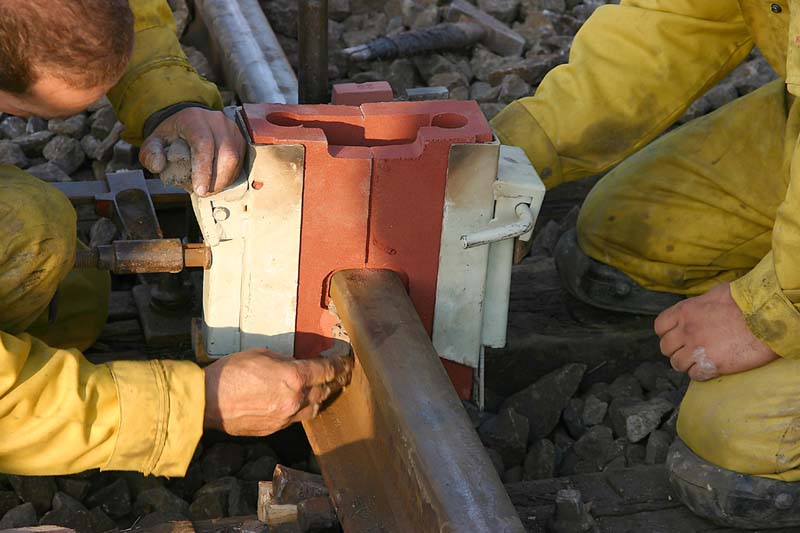

Mise en place de l'armature.


Une fois le moule bien calé dans son armature, les soudeurs installent une sorte de pate isolante de facon a empecher toute fuite lors de la fusion.

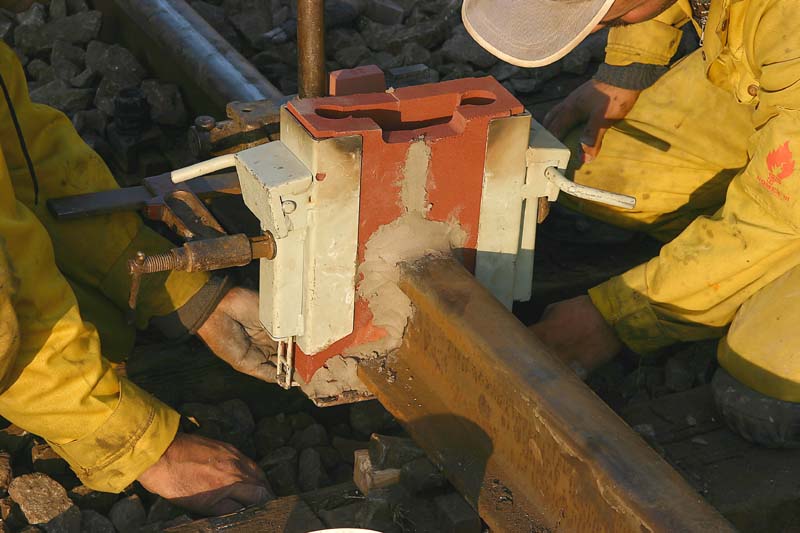

Pate isolante autour du moule.

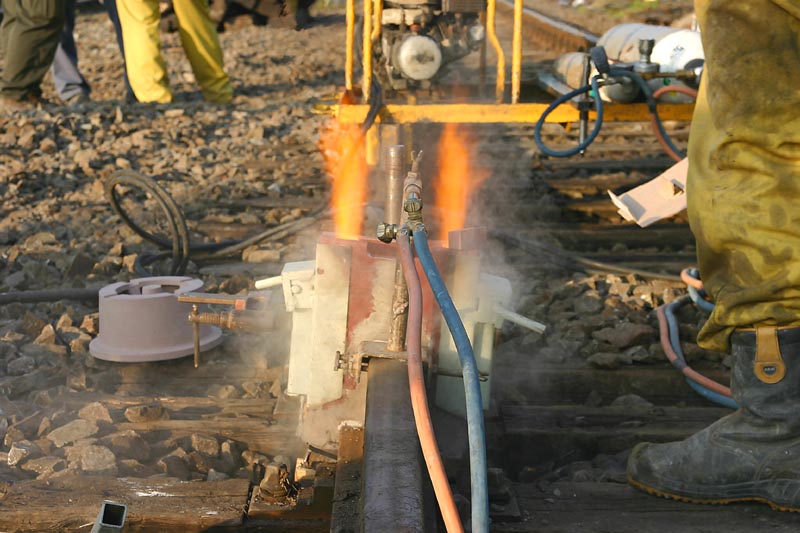

Une fois le moule bien calé et étanchéifié, on procede a la chauffe du rail.
Pour cela un chalumeau alimenté avec de l'acetylene ou du propane (Je ne sais pas) et de l'oxygene suffit.
La chauffe dure quelques minutes tout au plus.

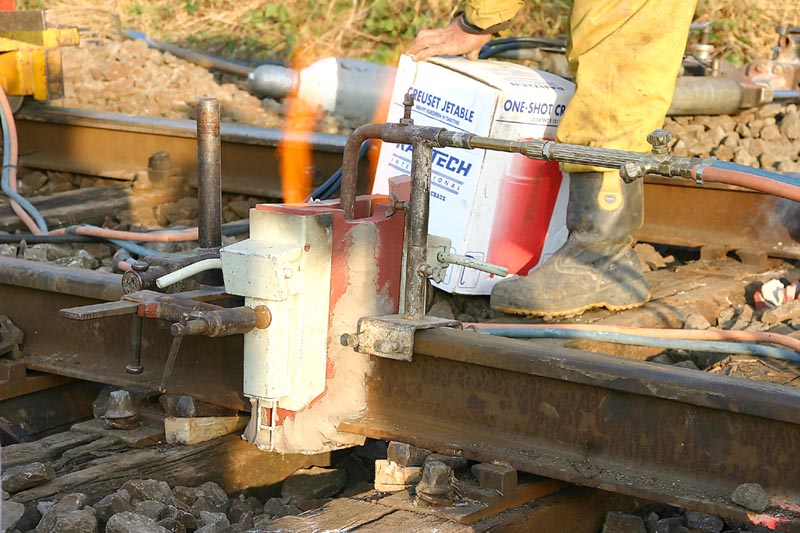

C'est le rail que l'on chauffe en fait!



Idem.


Une fois le rail suffisamment chaud on prépare le creuset qui va servir de réservoir a fusion.
Détail pittoresque, l'acier mélangé avec de l'aluminium est en poudre...
C'est ce qu'on appelle de l'aluminothermie.

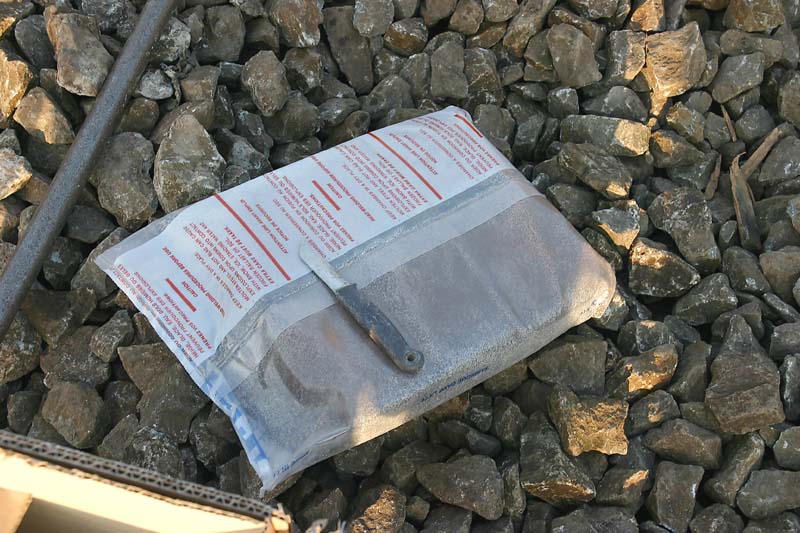

Voilà ce qui sert a la fusion.


Je vous invite a la page suivante a découvrir la soudure proprement dite...

Vous visionnez la page 1 de ce reportage
