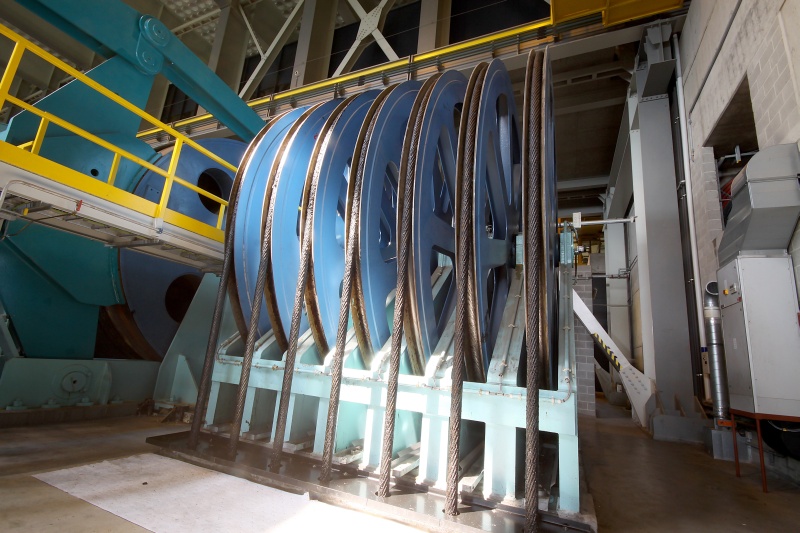

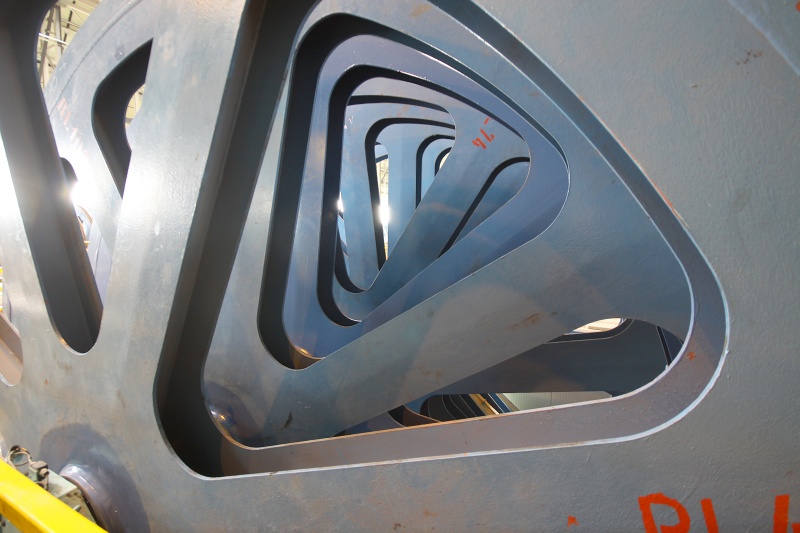

Des poulies et des cables... Avant de franchir la porte, un panneau nous prévient déjà que le bruit atteint 90 décibels quand la machinerie fonctionne. Par chance, les machines seront à l'arrêt au moment de notre spotting.

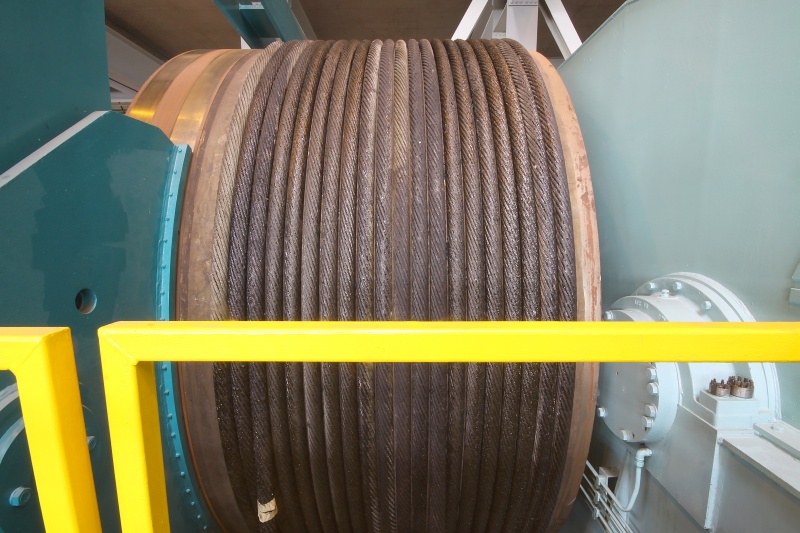

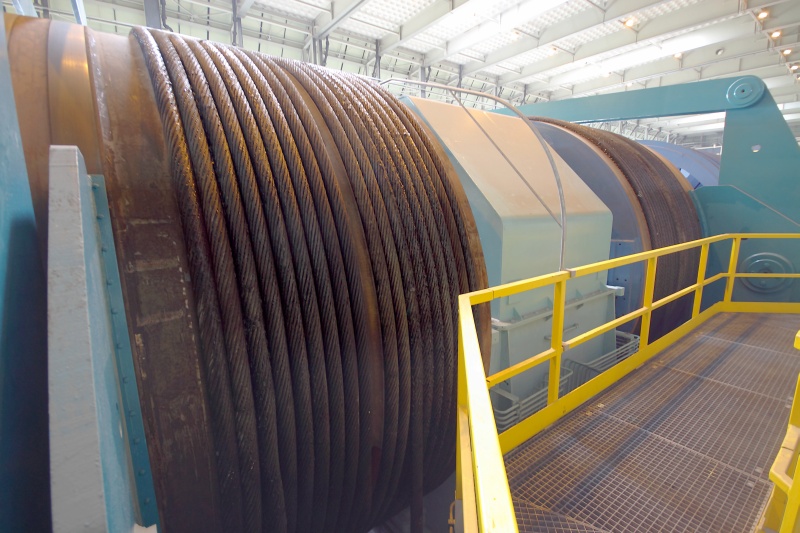

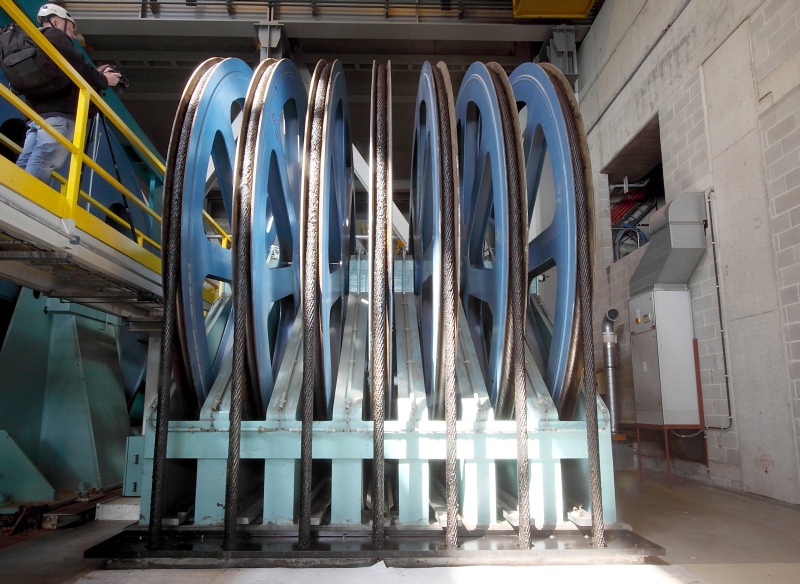

Comme dit précédemment, les cables passant dans les poulies folles ne sont pas moteurs mais porteurs. Pour 7 cables porteurs, on trouve deux cables moteurs s'enroulant et se déroulant autour d'un immense cabestan. Le mouvement du cabestan est assuré par un immense réducteur à petite vitesse. Ce même réducteur assure aussi le mouvement d'un autre groupe de deux cables moteurs symétriques par rapport au premier, et, passant aussi via un cabestan. Donc, si on regarde un groupe articulé autour du réducteur cela donne de gauche à droite ou l'inverse :

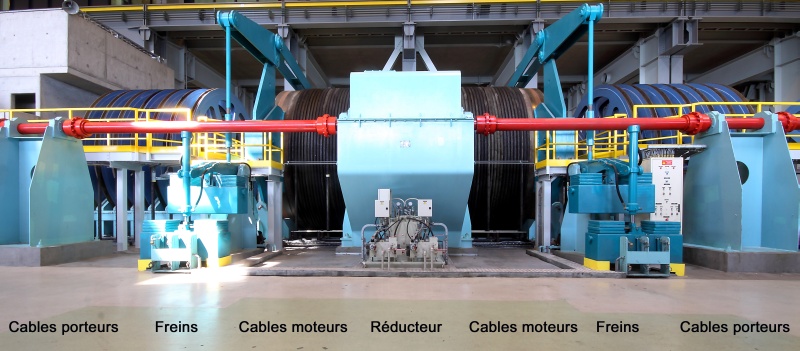

Par bac complet, il-y-a donc 8 unités similaires. Voici une photo d'une unité complète pour vous pemettre de comprendre...

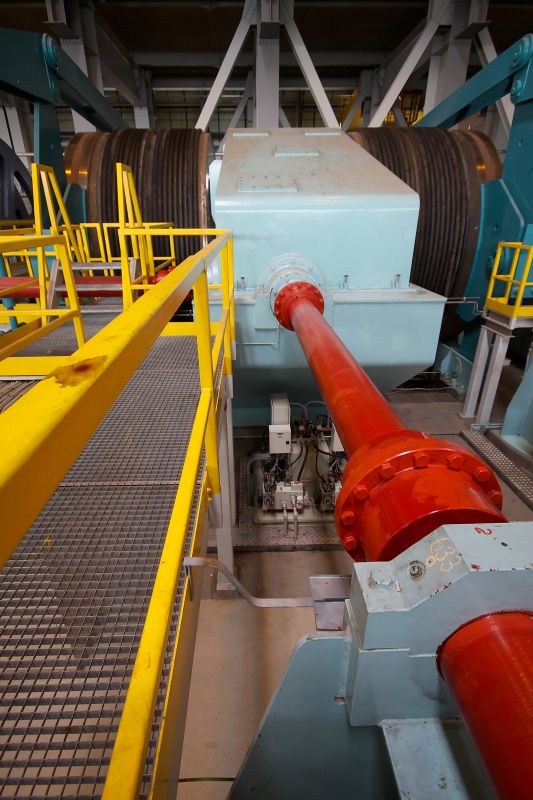

L'axe rouge que l'on voit assure la transmisssion du mouvement entre les réducteurs grande vitesse et les réducteurs petite vitesse, nous y reviendrons...

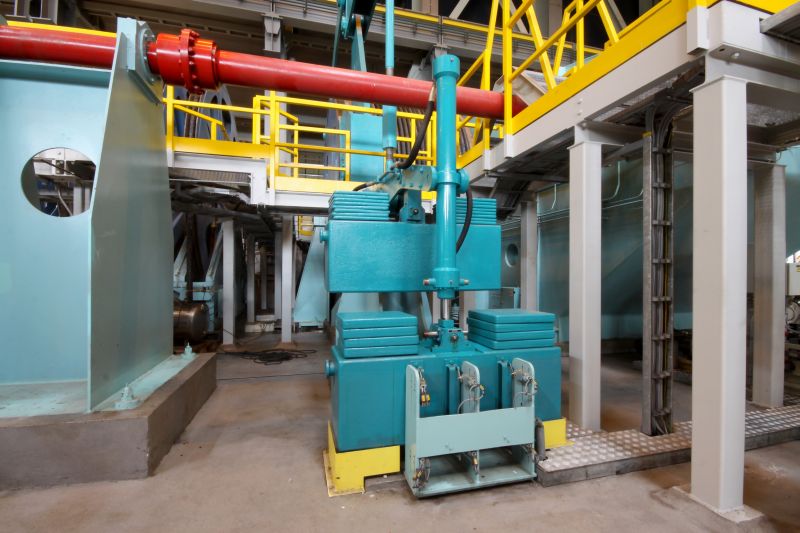

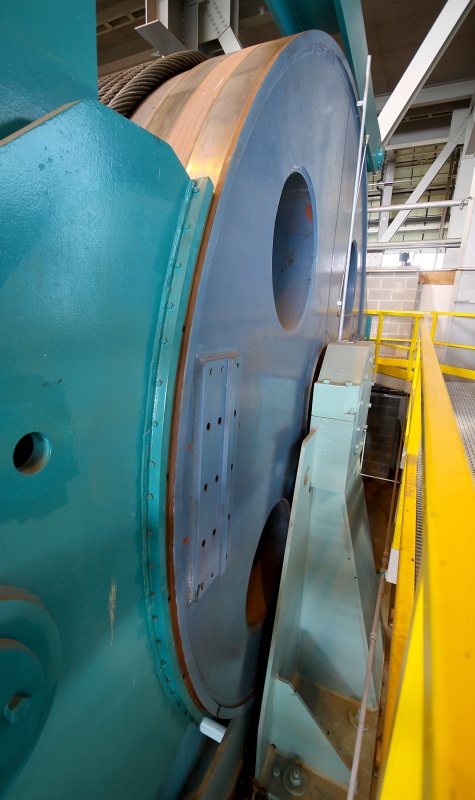

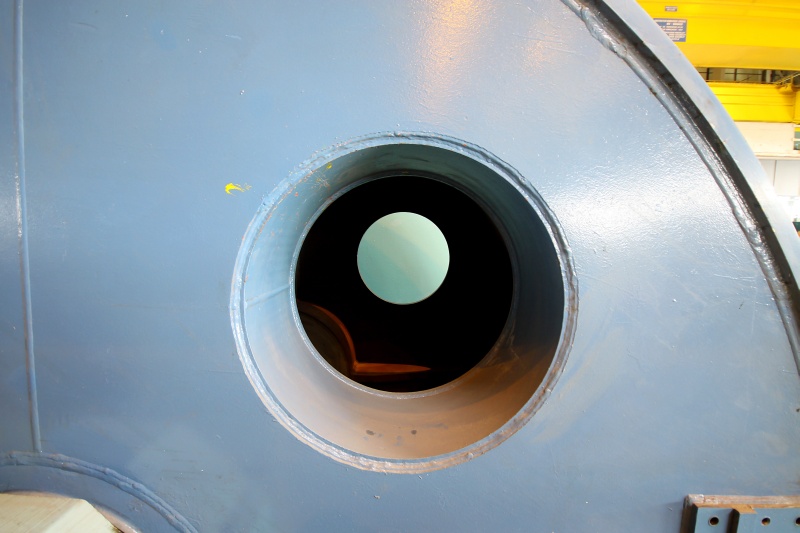

Les freins. Sur chaque cabestan, on trouve donc de chaque coté un gigantesque patin de frein assurant ainsi le freinage et l'immobilisation de l'installation. Les patins sont commandés via une tringlerie complexe par un piston hydraulique. Il-y-a deux patins par cabestan ou s'enroulent et se déroulent deux cables moteurs. Au total, on arrive à 32 patins de freins commandés par 16 pistons actionnant les tringleries.

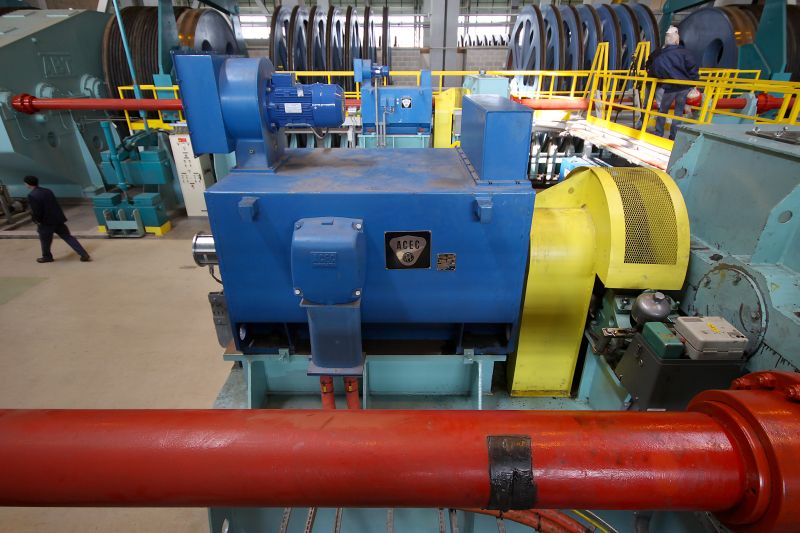

Les moteurs. Aussi étonnant que cela puisse paraitre, 4 moteurs électriques triphasés asynchrones suffisent pour faire bouger chaque bac.

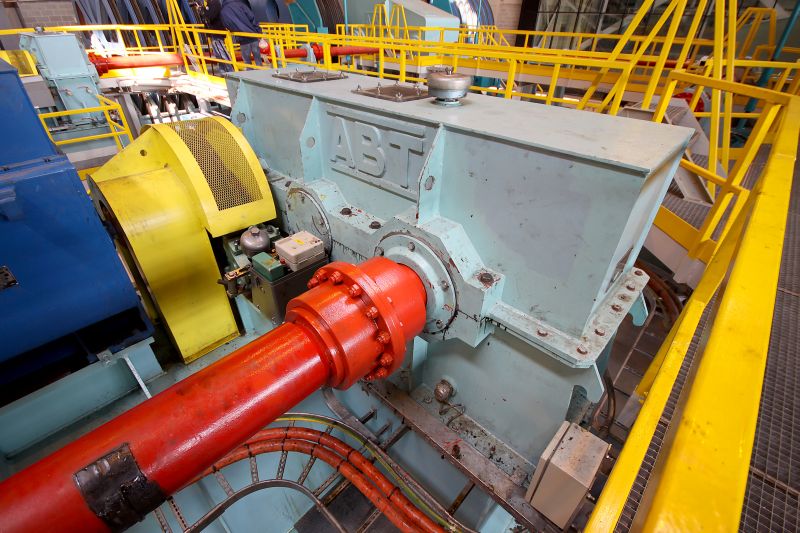

Chaque moteur est installé juste a coté d'un réducteur grande vitesse. Le mouvement une fois freiné est transmis via l'axe rouge parcourant toute la salle vers les réducteurs à petite vitesse.

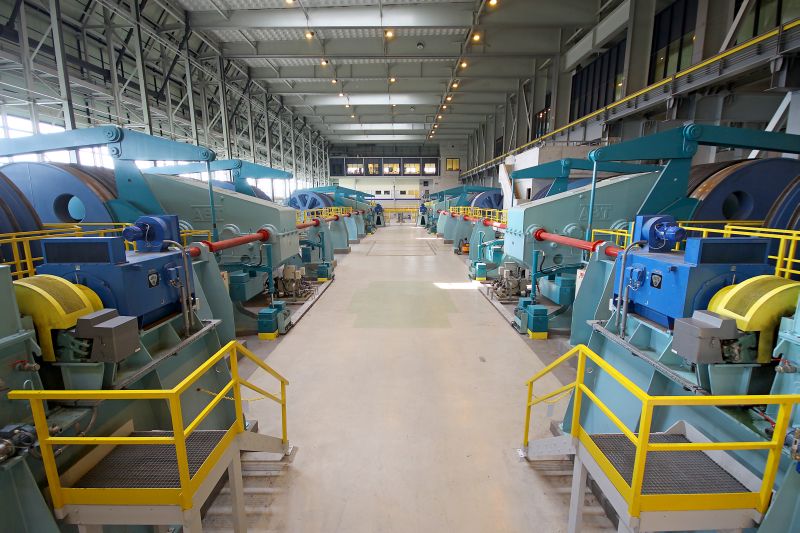

Autres vues. Voici quelques vues panoramiques avant de grimper sur le toit pour terminer le reportage.

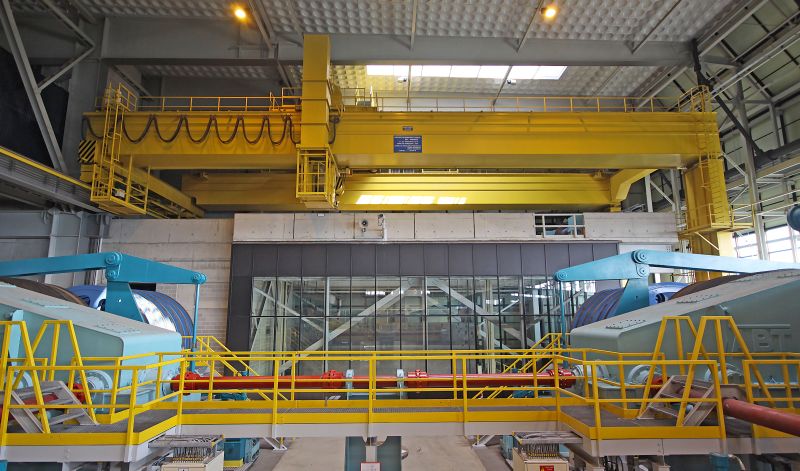

Pour des installations gigantesques de ce type un pont roulant est plus que nécessaire.
Grimpons jusqu'a plus soif... Un petit tour en ascenseur et quelques volées d'escalier nous amene au sommet de l'édifice. Nous sommes alors a plus de 100 mètres de haut!

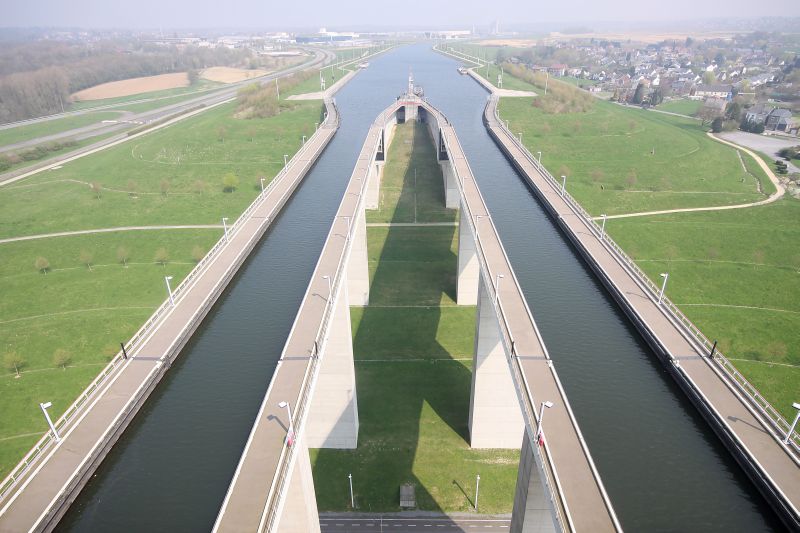

Une vue de la partie basse du canal me semble nécessaire.
Je tiens a exprimer toute ma reconnaissance envers notre guide ainsi qu'à Patrice Nisset et Xavier Fer qui m'accompagnaient ce jour là et qui m'ont prodigé de bons conseils. Ceci fera office de conclusion pour ce reportage. |
